Tubu tar-ram tal-aluminju C68700 f'Impjanti tad-Desalinizzazzjoni: 3 Studji ta' Każijiet ta' Proġett

Tubu tar-ram tal-aluminju ASTM B111 C68700huwa l-materjal preferut għall-iskambjaturi tas-sħana tad-desalinizzazzjoni u l-evaporaturi.Aktar minn 40 impjant ta 'desalinizzazzjoni fil-Lvant Nofsani u l-Afrika ta' Fuq jużaw tubi C68700. Il-konduttività termali (105 W/m·K) hija d-doppju ta' dik tan-nikil tar-ram C70600, u tnaqqas l-ispejjeż tal-enerġija bi 8-12%.

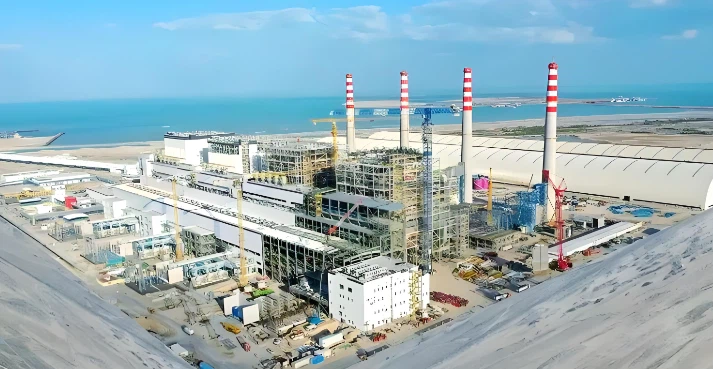

Post:Impjant tal-enerġija kostali, Tianjin, iċ-Ċina
Tip ta' pjanta:Desalinizzazzjoni bil-flash f'diversi stadji (MSF), 50,000 m³/jum
Tubi C68700 installati:12,000 biċċa, OD 25 mm × 2.0 mm ħajt × 6,000 mm tul
Kundizzjonijiet operattivi:Temperatura tad-dħul tal-ilma baħar 15-28 grad, temperatura tas-salmura 45 grad, veloċità tal-fluss 2.8 m/s

Problema qabel C68700:Tubi oriġinali kienu ram isfar C27000. Falliet fi 3 snin minħabba dezincification. Spiża ta 'sostituzzjoni: $ 480,000 għal kull għeluq.

Soluzzjoni:GNEE forniet ASTM B111 C68700-O60 tubi mingħajr saldatura. Trattament tal-wiċċ: kif miġbud.

Riżultati wara 12-il sena:

Fond medju tad-diżinċifikazzjoni: 0.28 mm

Fond massimu tal-fossa: 0.41 mm

Ħxuna tal-ħajt li jifdal: 1.59 mm (minn 2.0 mm oriġinali)

Ebda sostituzzjoni ta 'tubi meħtieġa

Spiża ta 'spezzjoni annwali: $ 8,000 (niżla minn $ 35,000 b'ram isfar)

Iffrankar annwali vs ram isfar:$42,000 f'manutenzjoni + $480,000 evitata sostituzzjoni kull 3 snin.

Kumment tal-GNEE:C68700 ħallas għalih innifsu fi żmien 18-il xahar. Plant issa tistandardizza fuq C68700 għas-sezzjonijiet kollha tal-ilma baħar.

Post:Impjant tad-desalinizzazzjoni, Fujairah, UAE
Tip ta' pjanta:Reverse osmosis (RO) bi pre{0}}heat exchanger, 100,000 m³/jum
Kundizzjonijiet tal-ilma baħar:Temperatura 28–35 grad, kloruri 45,000 ppm, potenzjal ta' biofouling għoli

Sfida:Tubi standard C68700 wrew twaħħil tal-barnacle wara 14-il xahar. Tindif meħtieġ għeluq tal-impjant.

Soluzzjoni:GNEE fornuttubi nano-trattati ASTM B111 C68700(wiċċ ta 'ġewwa illustrat + nanokristallizzazzjoni tal-wiċċ). OD 32 mm × 2.5 mm ħajt.

Speċifikazzjonijiet ta' nano-trattament:

Daqs tal-qamħ tal-wiċċ: 50–100 nm (standard C68700: 10–30 mikron)

Ebusija tal-wiċċ: 220 HB (standard: 160 HB)

Reżistenza għall-korrużjoni: +40% għal kull ASTM G48

Qawwa tat-twaħħil tal-biofouling: 70% inqas mill-istandard

Riżultati wara 24 xahar:

Perjodu ta' ħlas lura:Nano-trattat C68700 jiswa 18% aktar mill-istandard. Ffrankati $95,000 fi tindif u waqfien fl-ewwel sentejn. Ħlas lura: 7 xhur.

Post:Impjant tad-desalinizzazzjoni, Barċellona, ​​Spanja (fornit permezz tad-distribuzzjoni GNEE Europe)
Tip ta' pjanta:Kompressjoni tal-fwar termali (TVC), 30,000 m³/jum
Temperatura operattiva:In-naħa tas-salmura 75–85 grad ('il fuq mill-limitu tipiku C68700)

Sfida:Ħafna mill-fornituri rrifjutaw li jikkwotaw C68700 'il fuq minn 70 grad. C70600 kien ikkwotat bi prezz 2.2×.

Soluzzjoni GNEE:FornitiTubi ASTM B111 C68700 b'kontenut ta 'aluminju kkontrollat ​​(2.2-2.5%, 'il fuq mill-istandard 1.5-2.5% medda). Aluminju ogħla jtejjeb l-istabbiltà tal-film tal-ossidu ta'-temperatura għolja.

Speċifikazzjoni modifikata:

Aluminju: 2.2–2.5% (standard: 1.5–2.5%)

Ħxuna tal-ħajt: 2.5 mm (marġini ta' sigurtà żejda)

Temper: Età fi 300 grad għal sagħtejn (mhux standard O60)

Post-installazzjoni: Passivazzjoni b'15% aċidu nitriku

Prestazzjoni wara 8 snin:

Temperatura operattiva: medja ta '78 grad

Rata ta' dezincification imkejla: 0.045 mm/sena (proġettat 0.07 mm/sena f'din it-temperatura)

Tubi spezzjonati fis-sena 5 u fis-sena 8 - l-ebda ħsarat

L-impjant jistenna ħajja ta’ 12–15-il sena (C70600 kien jikseb 20+ snin iżda bi spiża 2.2×)

Tqabbil tal-ispejjeż:

Verdett:C68700 ipprovda inqas spiża annwalizzata anke fi 78 grad. L-impjant issa juża l--aluminju C68700 għoli ta' GNEE bħala standard għal sezzjonijiet TVC.

Rakkomandazzjoni tal-GNEE: Use C68700 for 80% of desalination heat transfer applications. Use C70600 only for ammonia or >80°C. Use titanium only for high-velocity (>5 m/s) jew tindif kimiku aggressiv ħafna.

GNEE (iċ-Ċina) tipprovdi dawn id-daqsijiet komuni tad-desalinizzazzjoni mill-istokk:

Żmien taċ-ċomb:Daqsijiet tal-istokk: 7-10 ijiem. Tulijiet tad-dwana: 15-20 jum. Nano-trattament iżid 5 ijiem.

Q1: ASTM B111 C68700 huwa adattat għas-salmura tad-desalinizzazzjoni b'temperatura għolja-?
A: Iva - sa 70 grad għall-istandard C68700, sa 85 grad għal verżjoni ta '-aluminju għoli (2.2-2.5%).
GNEE ttestja C68700 fi 80 grad għal 6 xhur. Ir-rata ta 'diżinċifikazzjoni kienet 0.06 mm/sena - aċċettabbli għal tubu tal-ħajt ta' 2.5 mm (ħajja ta '15+ sena). Aktar minn 85 grad, aqleb għal C70600 jew titanju. Itlob l--aluminju C68700 ta' GNEE għal kwalunkwe applikazzjoni 'l fuq minn 70 grad .

Q2: Kif C68700 iqabbel ma 'C70600 għall-effiċjenza enerġetika fid-desalinizzazzjoni?
A: C68700 inaqqas il-konsum tal-enerġija bi 8-12% minħabba konduttività termali ogħla (105 vs 45 W/m·K).
Għal impjant ta' 50,000 m³/jum, iffrankar ta' 8% tal-enerġija=$350,000 fis-sena (b'$0.10/kWh). Iktar minn 15-il sena, C68700 jiffranka $5.2 miljun f'enerġija - ħafna akbar minn kwalunkwe differenza fl-ispiża materjali.

Q3: GNEE joffri tubi C68700 b'kisja kontra -biofouling għad-desalinizzazzjoni?
A: M'hemmx bżonn ta' kisja - wiċċ C68700 ittrattat in-nano-naturalment jirreżisti l-biofouling.
Il-kisi jitqaxxar f'servizz ta' desalinizzazzjoni ta'-fluss għoli. In-nano-trattament ta' GNEE jimmodifika l-wiċċ tal-metall innifsu: id-daqs tal-qamħ imnaqqas għal 50-100 nm, is-saħħa tat-twaħħil tal-barnacle tnaqqas 70%. Fl-istudju tal-każ UAE (Każ 2), C68700 trattat nano wera<5% biofouling after 24 months – better than coated titanium.

Q4: X'inhu l-livell massimu ta 'kloruri għal C68700 fid-desalinizzazzjoni?
A: C68700 jimmaniġġja sa 50,000 ppm kloruri - tipiċi għad-desalinizzazzjoni tal-ilma baħar.
Il-film tal-ossidu tal-aluminju huwa stabbli sa 50,000 ppm Cl⁻. Fuq dan (eż., skart tas-salmura f'70,000 ppm), speċifika ħajt ta' 2.5 mm jew nano-trattat. GNEE pprovdiet C68700 għal konċentrazzjonijiet tas-salmura sa 65,000 ppm mingħajr ħsarat wara 6 snin.

Q5: Nista 'wweldja t-tubi C68700 fl-iskambjaturi tas-sħana tad-desalinizzazzjoni?
A: Iva - iżda biss għat-tiswija, mhux għall-fabbrikazzjoni oriġinali.
L-iskambjaturi tas-sħana tad-desalinizzazzjoni għandhom jużaw tubi mingħajr saldatura (ASTM B111) b'espansjoni rrumblata f'folji ta 'tubi. Għat-tiswijiet, iwweldja bil-mili C68700, imbagħad wara -weldjatura trattament bis-sħana fi 300 grad għal siegħa. GNEE tbigħ tiswija-tubi tul (1-3 metri) għall-manutenzjoni.

Q6: X'inhu l-ħin tal-kunsinna tipiku għal proġetti ta 'desalinizzazzjoni GNEE C68700 lejn il-Lvant Nofsani?
A: 25-35 jum bieb-bieb minn GNEE (iċ-Ċina) għall-UAE, l-Arabja Sawdita, jew il-Qatar.
Daqsijiet tal-ħażniet: 7 ijiem produzzjoni + 18 ijiem tbaħħir. Daqsijiet tad-dwana: 20 jum produzzjoni + 18 jum tbaħħir. Nano-trattat: żid 5 ijiem. GNEE għandha maħżen ta 'Dubaj għal proġetti urġenti (kunsinna ta' 2-3 ijiem għal daqsijiet tal-istokk).

Q7: Kif GNEE jivverifika l-kwalità C68700 għall-ispeċifikazzjonijiet tad-desalinizzazzjoni?
A: Kull lott jgħaddi minn 6 testijiet: analiżi kimika, tensili, ebusija, dezincification ASTM G48, eddy current, u idrostatiku.
Il-laboratorju ta' GNEE huwa ċċertifikat ISO 17025. Għal proġetti ta' desalinizzazzjoni, GNEE żżid atest tar-reżistenza tal-bijofouling(60-immersjoni f'ilma baħar ħaj). Rapport tat-test inkluż maċ-ċertifikat tal-mitħna. Spezzjoni minn parti terza (SGS, BV) disponibbli.

Q8: X'inhi d-differenza fl-ispiża bejn C68700 standard u nano-trattat għad-desalinizzazzjoni?
A: It-trattament tan-nano-jiswa 18-22% aktar iżda jestendi l-intervall tat-tindif minn 8 xhur għal 24+ xhur.
Għal impjant ta '100,000 m³/jum, kull għeluq tat-tindif jiswa $120,000 fi produzzjoni mitlufa + $40,000 f'xogħol. Nano-trattat jevita 2 tindif fis-sena=iffrankar annwali ta' $320,000. Perjodu ta' ħlas lura: 3-4 xhur. GNEE jirrakkomanda nano-trattat għad-desalinizzazzjoni kollha bl-ilma sħun ('il fuq minn 25 grad ).

Kull lott ta' materjal C68700 jgħaddi minn proċess strett ta' spezzjoni b'ħafna-passi. Bl-użu tal-ispettrometrija tal-emissjoni ottika (OES), aħna nivverifikaw il-kompożizzjoni kimika - speċjalment l-aluminju kritiku (2.0–3.0%) u l-kontenut tal-arseniku - biex niggarantixxu r-reżistenza għall-korrużjoni tad-diżinċifikazzjoni. L-ittestjar tat-tensjoni u l-kontrolli tal-ebusija Rockwell jikkonfermaw il-proprjetajiet mekkaniċi, filwaqt li testijiet idrostatiċi u ultrasoniċi jiżguraw integrità mingħajr tnixxija- għal applikazzjonijiet ta 'skambjatur tas-sħana jew tubu tal-kondensatur. Aħna nipprovdu wkoll rapporti ta 'traċċabilità sħaħ, inklużi analiżi dimensjonali, ħruxija tal-wiċċ, u analiżi tad-daqs tal-qamħ. It-testijiet kollha jsiru fil-laboratorju tagħna akkreditat ISO 17025-, li jiżguraw il-konformità ma 'ASTM B111, ASME SB111, jew standards speċifiċi għall-klijent.

Wara li tgħaddi l-ispezzjoni, it-tubi kollha huma ppakkjati skont standards tal-esportazzjoni u rekwiżiti speċifiċi tal-klijent-. Il-proċess tal-ippakkjar huwa dokumentat hawn taħt biex tiġi żgurata t-traċċabilità u l-ħsara-kunsinna bla ħlas.

Passi tal-ippakkjar murija fil-vidjo u l-immaġini:
1. Tindif u tnixxif tat-tubi
2. Tappijiet tal-plastik fuq iż-żewġt itruf
3. Tgeżwir tal-karta VCI kontra-sadid
4. Ċineg tal-qatta b'film tal-barriera tal-umdità
5. Kaxxa tal-injam tal-plywood (konformi ISPM-15) b'ikkuttunar tal-fowm
6. Tikkettjar bil-grad ASTM, numru tal-lott, u timbru ta 'spezzjoni

Il-fabbrika tagħna hija mgħammra b'magni tal-ikkastjar kontinwu orizzontali avvanzati, preses tal-estrużjoni heavy--duty (sa 3,500 tunnellata), u linji ta 'tpinġija kiesħa ta' preċiżjoni għolja-ikkalibrati speċifikament għar-ram tal-aluminju C68700. Biex niżguraw l-uniformità tal-mikrostruttura u l-uċuħ ħielsa-difetti, aħna nimpjegaw ukoll sistemi tal-ittestjar tal-kurrent eddy onlajn u unitajiet awtomatiċi tal-qtugħ u ċanfrin. Il-proċess kollu tal-produzzjoni huwa kkontrollat ​​permezz ta' sistema SCADA ċentrali, li tippermetti monitoraġġ f'-ħin reali ta' parametri bħat-temperatura, veloċità, u lubrikazzjoni - li tiggarantixxi proprjetajiet mekkaniċi konsistenti u preċiżjoni dimensjonali għal kull tubu jew virga C68700.
